SAS, SCSI, SATA, IDE (ATA, PATA)
SAS

Serial Attached SCSI (SAS) — компьютерный интерфейс, разработанный для обмена данными с такими устройствами, как жёсткие диски, накопители на оптическом диске и т. д. SAS использует последовательный интерфейс для работы с непосредственно подключаемыми накопителями (англ. Direct Attached Storage (DAS) devices). SAS разработан для замены параллельного интерфейса SCSI и позволяет достичь более высокой пропускной способности, чем SCSI; в то же время SAS совместим с интерфейсом SATA. Хотя SAS использует последовательный интерфейс в отличие от параллельного интерфейса, используемого традиционным SCSI, для управления SAS-устройствами по-прежнему используются команды SCSI.
Разъёмы SAS гораздо меньше разъёмов традиционного параллельного интерфеса SCSI, что позволет использовать разъёмы SAS для подключения компактных накопителей типаразмером 2,5 дюйма. SAS поддерживает передачу информации со скоростью до 3 Гбит/с; ожидается, что к 2010 году скорость передачи достигнет 10 Гбит/с.
SCSI

SCSI (англ. Small Computer Systems Interface, произносится как скази) — интерфейс, разработанный для объединения на одной шине различных по своему назначению устройств, таких как жёсткие диски, накопители на магнитооптических дисках, приводы CD, DVD, стриммеры, сканеры, принтеры и т. д. Раньше имел неофициальное название Shugart Computer Systems Interface в честь создателя Алана Ф. Шугарта
Стандарты - Существует три стандарта SCSI (SE — англ. single-ended, LVD — англ. low-voltage-differential — интерфейс дифференциальной шины низкого напряжения, HVD — англ. high-voltage-differential — интерфейс дифференциальной шины высокого напряжения), каждый из которых имеет множество дополнительных и необязательных возможностей. Некоторые комбинации возможностей имеют собственные наименования.
Контроллер SCSI может работать с любым устройством, на котором присутствует данный интерфейс (жесткий диск, сканер).

SATA

SATA (Serial Advanced Technology Attachment) — высокоскоростной последовательный интерфейс, предназначенный для устройств хранения информации. SATA является развитием интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA). SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера; улучшается охлаждение системы.
SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA так же разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA устройств поставляется с двумя разъёмами питания: SATA и Molex.
Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.
Стандарт SATA предусматривает горячую замену устройств и функцию очереди команд (NCQ).
ATA (PATA)


ATA (англ. Advanced Technology Attachment, Присоединение по продвинутой технологии) — параллельный интерфейс подключения накопителей (жёстких дисков и оптических приводов) к компьютеру. В 90-е годы XX века был стандартом де факто на платформе IBM PC; в настоящее время (2008) вытесняется своим последователем — SATA. Разные версии ATA известны под синонимами IDE, EIDE, UDMA, ATAPI; с появлением SATA также получил название PATA (Parallel ATA).

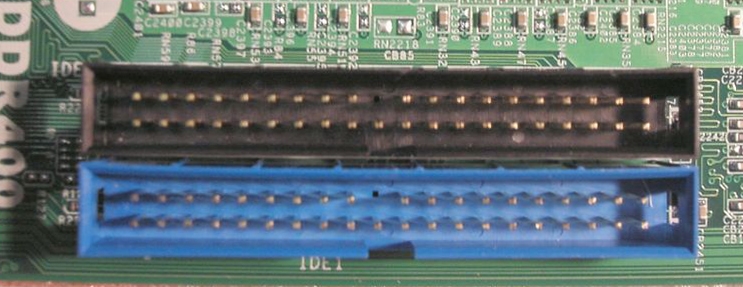

Для подключения жёстких дисков с интерфейсом PATA обычно используется 40-проводный кабель (именуемый также шлейфом). Каждый шлейф обычно имеет два или три разъёма, один из которых подключается к разъёму контроллера на материнской плате (в более старых компьютерах этот контроллер размещался на отдельной плате расширения), а один или два других подключаются к дискам. В один момент времени шлейф P-ATA передаёт 16 бит данных. Иногда встречаются шлейфы IDE, позволяющие подключение трёх дисков к одному IDE каналу, но в этом случае один из дисков работает в режиме read-only.

Долгое время шлейф ATA содержал 40 проводников, но с введением режима Ultra DMA/66 (UDMA4) появилась его 80-проводная версия. Все дополнительные проводники — это проводники заземления, чередующиеся с информационными проводниками. Такое чередование проводников уменьшает ёмкостную связь между ними, тем самым сокращая взаимные наводки. Ёмкостная связь являются проблемой при высоких скоростях передачи, поэтому данное нововведение было необходимо для обеспечения нормальной работы установленной спецификацией UDMA4 скорости передачи 66 МБ/с (мегабайт в секунду). Более быстрые режимы UDMA5 и UDMA6 также требуют 80-проводного кабеля.

Хотя число проводников удвоилось, число контактов осталось прежним, как и внешний вид разъёмов. Внутренняя же разводка, конечно, другая. Разъёмы для 80-проводного кабеля должны присоединять большое число проводников заземления к небольшому числу контактов заземления, в то время, как в 40-проводном кабеле проводники присоединяются каждый к своему контакту. У 80-проводных кабелей разъёмы обычно имеют различную расцветку (синий, серый и чёрный), в отличие от 40-проводных, где обычно все разъёмы одного цвета (чаще чёрные).

Стандарт ATA всегда устанавливал максимальную длину кабеля равной 46 см. Это ограничение затрудняет присоединение устройств в больших корпусах, или подключение нескольких приводов к одному компьютеру, и почти полностью уничтожает возможность использования дисков PATA в качестве внешних дисков. Хотя в продаже широко распространены кабели большей длины, следует иметь в виду, что они не соответствуют стандарту. То же самое можно сказать и по поводу «круглых» кабелей, которые также широко распространены. Стандарт ATA описывает только плоские кабели с конкретными характеристиками полного и ёмкостного сопротивлений. Это, конечно, не означает, что другие кабели не будут работать, но, в любом случае, к использованию нестандартных кабелей следует относиться с осторожностью.

Если к одному шлейфу подключены два устройства, одно из них обычно называется ведущим (англ. master), а другое ведомым (англ. slave). Обычно ведущее устройство идет перед ведомым в списке дисков, перечисляемых BIOS’ом компьютера или операционной системы. В старых BIOS’ах (486 и раньше) диски часто неверно обозначались буквами: «C» для ведущего диска и «D» для ведомого.

Если на шлейфе только один привод, он в большинстве случаев должен быть сконфигурирован как ведущий. Некоторые диски (в частности, производства Western Digital) имеют специальную настройку, именуемую single (т. е. «один диск на кабеле»). Впрочем, в большинстве случаев единственный привод на кабеле может работать и как ведомый (такое часто встречается при подключении CD-ROM’а на отдельный канал).

Настройка, именуемая cable select (т. е., «выбор, определяемый кабелем», кабельная выборка), была описана как опциональная в спецификации ATA-1 и стала широко распространена начиная с ATA-5, поскольку исключает необходимость переставлять перемычки на дисках при любых переподключениях. Если привод установлен в режим cable select, он автоматически устанавливается как ведущий или ведомый в зависимости от своего местоположения на шлейфе. Для обеспечения возможности определения этого местоположения шлейф должен быть с кабельной выборкой. У такого шлейфа контакт 28 (CSEL) не подключен к одному из разъемов (серого цвета, обычно средний). Контроллер заземляет этот контакт. Если привод видит, что контакт заземлён (т.е. на нем логический 0), он устанавливается как ведущий, в противном случае (высокоимпедансное состояние) — как ведомый.

Во времена использования 40-проводных кабелей, широко распространилась практика осуществлять установку cable select путём простого перерезания проводника 28 между между двумя разъёмами, подключаемыми к диску. При этом ведомый привод оказывался на конце кабеля, а ведущий в середине. Такое размещение в поздних версия спецификации было даже стандартизировано. К сожалению, когда на кабеле размещается только одно устройство, такое размещение приводит к появлению ненужного куска кабеля на конце, что нежелательно — как из соображений удобства, так и по физическим параметрам: этот кусок приводит к отражению сигнала, особенно на высоких частотах.

80-проводные кабели, введенные для UDMA4, лишены указанных недостатков. Теперь ведущее устройство всегда находится в конце шлейфа, так что, если подключено только одно устройство, не получается этого ненужного куска кабеля. Кабельная выборка же у них «заводская» — сделанная в самом разъёме просто путём исключения данного контакта. Поскольку для 80-проводных шлейфов в любом случае требовались собственные разъёмы, повсеместное внедрение этого не составило больших проблем. Стандарт также требует использования разъёмов разных цветов, для более простой идентификации их как производителем, так и сборщиком. Синий разъем предназначен для подключения к контроллеру, черный — к ведущему устройству, серый — к ведомому.

Термины «ведущий» и «ведомый» были заимствованы из промышленной электроники (где указанный принцип широко используется при взаимодействии узлов и устройств), но в данном случая являются некорректными, и потому не используются в текущей версии стандарта ATA. Более правильно называть ведущий и ведомый диски соответственно device 0 (устройство 0) и device 1 (устройство 1). Существует распространённый миф, что ведущий диск руководит доступом дисков к каналу. На самом деле управление доступом дисков и очерёдностью выполнения команд осуществляют контроллер (которым, в свою очередь, управляет драйвер операционной системы). То есть фактически оба устройства являются ведомыми по отношению к контроллеру.
В приводимой далее таблице приведены названия версий стандарта ATA, и поддерживаемые ими режимы и скорость передачи. Следует отметить, что скорость передачи, указываемая для каждого стандарта (например, 66,7 МБ/с для UDMA4, именуемого обычно «Ultra-DMA 66») указывает максимальную теоретически возможную скорость в кабеле. Это просто два байта, умноженные на фактическую частоту, и предполагает, что каждый цикл используется для передачи пользовательских данных. На практике скорость, естественно, меньше.

Перегрузка на шине, к которой подключён ATA-контроллер, также может ограничивать максимальный уровень передачи. Например, максимальная пропускная способность шины PCI , работающей на частоте 33 МГц и имеющей разрядность 32 бита, составляет 133 МБ/с, и эта скорость делится между всеми подключёнными к шине устройствами.

Более того, по данным на октябрь 2005 г., не существует ATA-дисков, имеющих устойчивую скорость передачи выше 80 МБ/с. Да и эти тесты не дают реальной картины, поскольку спроектированы так, что при их работе практически не встречается задержек на поиск или время ожидания. В большинстве реальных ситуаций эти два фактора являются во многом определяющими; третьим по важности фактором является пропускная способность шины ATA. Следовательно, скорости свыше 66 МБ/с только тогда оказывают реальное влияние на производительность, когда диск все операции ввода/вывода производит со своим внутренним кэшем — ситуация достаточно необычная, особенно в виду того, что данные в этом случае обычно уже кэшированы операционной системой.
